Tunnelsicherheit

In der Verwirrung weisen wir den Weg.

Bei einem Stromausfall, einem Unfall oder einem Brand muss der Weg zum Notausgang lesbar bleiben. Jede Sekunde zählt, und die Selbstrettung der anwesenden Personen hängt von der Sichtbarkeit der Wegführung ab.

Die SIGNAL AG stattet die Schweizer Strassentunnel mit Signalisation, Markierung und Informationssystemen aus. Lösungen, die der industriellen Reinigung, den Abgasen und dem Staudruck standhalten – mit 80 Jahren Erfahrung im Dienst der Infrastrukturbetreiber.

Kontaktieren Sie uns

Vorteile

Warum diese Lösung ideal ist

Selbstrettung gewährleistet

Bei einem vollständigen Stromausfall zeigen die photolumineszierenden Signale und die Fluchtwegbalken weiterhin den Weg zum nächstgelegenen Notausgang. Die im Tunnel anwesenden Personen können sich selbst in Sicherheit bringen, ohne auf die Rettungskräfte warten zu müssen.

Für die industrielle Reinigung ausgelegt

Gehäuse aus rostfreiem Stahl, unzerbrechliche Frontscheiben, Stossfestigkeit IK09: Unsere Ausrüstungen halten den rotierenden Bürsten der Reinigungsmaschinen stand, ohne demontiert werden zu müssen. Sie widerstehen ebenso dem Staudruck der Lastwagen, dem Schmutz, den Abgasen und den Chemikalien.

Weniger Eingriffe im Tunnel

Klappbare Halterungen für die LED-Signale, in wenigen Handgriffen austauschbare Teile, geringer Wartungsaufwand: Jedes Detail verkürzt die Interventionszeiten auf den Fahrbahnen. Weniger Sperrungen, weniger Risiken für Ihre Teams, ein besser beherrschter Betrieb.

Warum uns wählen

Sichere Tunnel. Zuverlässige Lösungen.

Kontaktieren Sie uns

Eine Ansprechperson koordiniert Studie, Produktion, Logistik und Installation. Weniger Schnittstellen, weniger Hin und Her, eine reibungslose Ausführung und eine klare Steuerung von Anfang bis Ende.

Nächtliche Sperrfenster, Reinigungszyklen, Koordination mit den Gebietseinheiten: Wir planen die Eingriffe um Ihre betrieblichen Vorgaben herum, nicht umgekehrt.

Signalisation, Markierung, elektromechanische Ausrüstungen und Dienstleistungen: Unsere Teams decken sämtliche erforderlichen Kompetenzen ab, ohne verstreute Unterakkordanten. Eine einheitliche Lösung, eine klare Verantwortung.

Rostfreier Stahl, halogenfreie Verkabelung, LED mit einer Lebensdauer von mindestens 60’000 Stunden. Ausrüstungen, die über die Zeit lesbar und funktionsfähig bleiben, mit kontrollierten Unterhaltskosten.

Referenzen

Realisierte Projekte

Kampf der Verkehrsüberlastung

Umfahrung Wilderswil mit Hochwasserfunktion

Spezifikationen

Technische Details

Geltende Anforderungen: Die photolumineszierenden Leitsignale erfüllen die vom Bundesamt für Strassen (ASTRA) definierten Anforderungen an die Photolumineszenzdichte.
Rahmen: Sicherheitsziele (Selbstrettung, Sichtbarkeit der Fluchtwege), Perimeter der Tunnelröhre, betriebliche Randbedingungen und Interventionsfenster.
Bewilligung: Prüfung mit der Bauherrschaft und Koordination mit dem Infrastrukturbetreiber (ASTRA, Gebietseinheit, Kanton).
Ergebnisse: Umsetzungsplan, Varianten, Mengen, Etappierung der Arbeiten und dossierbereite Dokumentation.

Fluchtweglogik: Distanzen zu den Notausgängen, Durchgängigkeit der Wegführung, Entscheidungspunkte, Lesbarkeit sowohl von der Fahrbahn als auch vom Bankett aus.
Anpassung an die Geometrie: Ob die Tunnelwände gerade oder gekrümmt sind – für jede Anforderung gibt es eine passende Lösung.
Ausfallszenarien: Vollständiger Stromausfall, Brand, Rauchentwicklung. Die Wegführung muss in jedem dieser Fälle lesbar bleiben.
Kohärenz über die Träger hinweg: Das Signal bestätigt die Markierung und die Sicherheitsbeleuchtung – und umgekehrt

Photolumineszierende Signale: Zeigen im Brandfall den Weg zum nächstgelegenen Notausgang. Waschbar sowie gut geschützt vor Schmutz, Abgasen und Chemikalien.

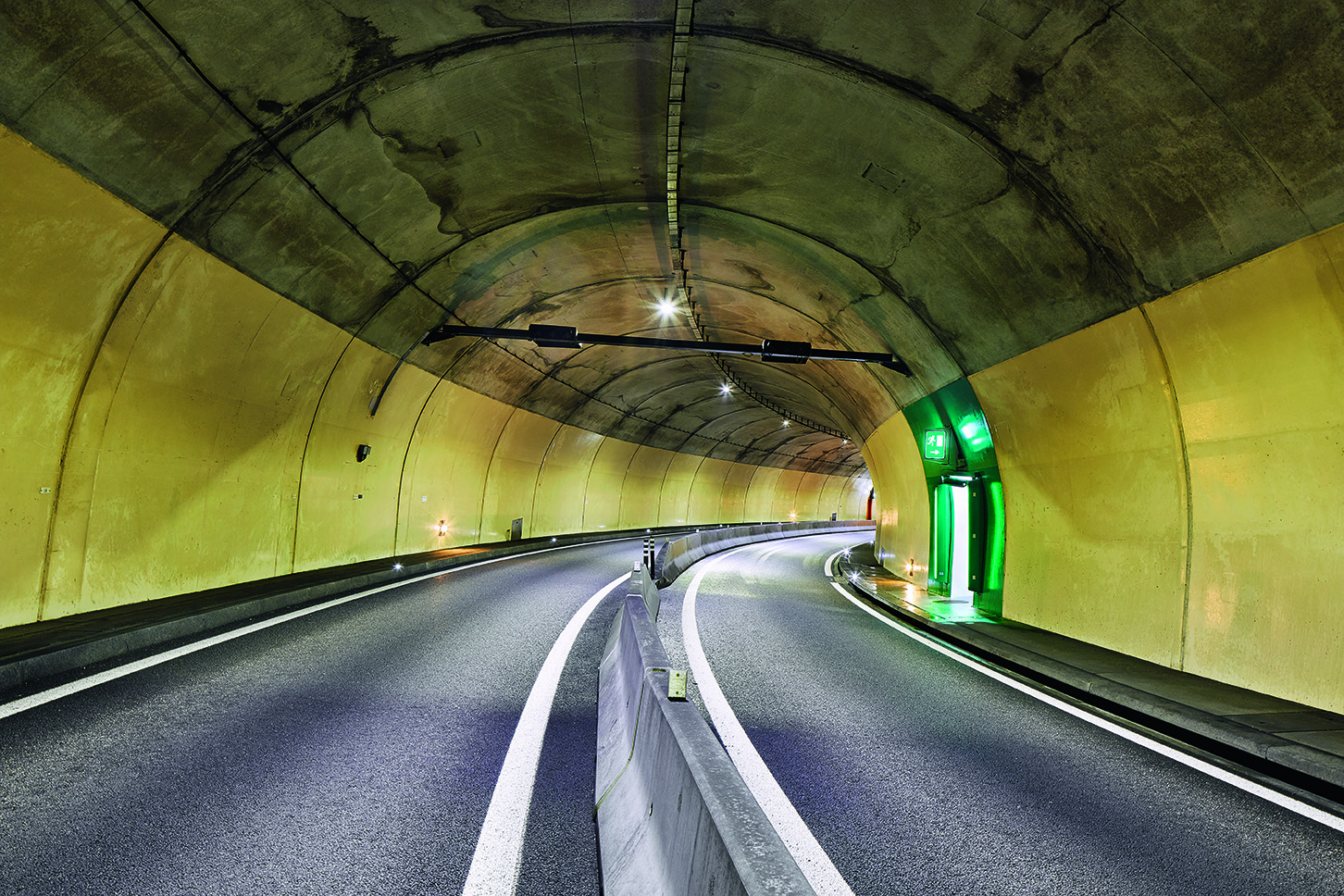

Fluchtwegbalken: Grüne Balken, beidseitig des Notausgangs angebracht, vom Boden bis auf rund 2 Meter Höhe. Mit einem von innen beleuchteten Lichtprofil, das von beiden Seiten sichtbar ist.
Blitzleuchten hoher Intensität: Drei integrierte Blitze pro Balken, die nur bei einem Grossereignis ausgelöst werden und in Längsrichtung des Tunnels nach aussen leuchten.
Konstruktion: Hochlegierter Stahl von 2 mm, Pulverbeschichtung als Korrosionsschutz, Stossfestigkeit IK09, halogenfreie und selbstverlöschende Verkabelung.

LED-Signale: Warnung vor aussergewöhnlichen Ereignissen auf der Strasse und im Tunnel. Die moderne optische Ausrüstung gewährleistet eine optimale Lesbarkeit.
Klappbare Halterung (Option): Ermöglicht das Einklappen der Signale bei der Tunnelreinigung und reduziert die Unterhalts- und Interventionszeiten auf den Fahrbahnen.
Tunnelleuchtsignale: Gehäuse aus hochwertigem Spezialstahl, unzerbrechliche Frontscheiben, energiesparende Leuchtmittel. Bei der industriellen Reinigung ist keine Demontage erforderlich.
Optionen: Sprachausgabemodul und photolumineszierende Ausführung.
Waschbare Lichtsignalanlagen: Für Tunnelsperrungen oder zur Signalisierung einer allgemeinen Gefahr. Robustes Gehäuse aus rostfreiem Stahl, abriebfeste und unzerbrechliche Frontabdeckung, kompatibel mit den rotierenden Bürsten der Reinigungsmaschinen.

Gehäuse: Verchromter Stahl
Befestigungsmaterial: Verchromter Stahl
Umgebungstemperatur: -25 °C bis +60 °C
Grösse des Grundsignals: 30 × 230 × 2’000 mm
Grösse des Lichtprofils: 1’840 mm
Lebensdauer des LED-Bands: min. 60’000 h
Speisung der Leuchtmodule: 24 VDC, mit integriertem Schutz gegen transiente Überspannungen
Blitzmodule: Platine mit 6 Hochleistungs-LED und aufgesetzten Linsen
Türbeleuchtung (Option): In ein Polycarbonatrohr integrierte LED-Lampe

Industrielle Reinigung: Die Ausrüstungen halten den rotierenden Bürsten ohne Demontage stand. Ein direkter Gewinn bei der Ausfallzeit der Tunnelröhre.
Mechanische Widerstandsfähigkeit: Die Komponenten halten dem Staudruck der vorbeifahrenden Lastwagen stand.
Vereinfachter Ersatz: Die äusseren Lichtprofile und die integrierten Blitzeinheiten lassen sich in wenigen Handgriffen problemlos austauschen.
Geplanter Unterhalt: Periodische Kontrollen der Lesbarkeit und der Funktionsfähigkeit, gezielte Nachbesserungen, geringer Wartungsaufwand und tragbare Unterhaltskosten.
Grosszügige seitliche Öffnung: Einfacher Anschluss der elektrischen Kabel und vereinfachter Zugang für Wartungsarbeiten.

Arbeiten Sie mit uns

Ihr Projekt für mehr Tunnelsicherheit

Möchten Sie die Sicherheit in Ihren Tunneln erhöhen? Unser Team begleitet Sie von der Planung bis zur Umsetzung – mit zuverlässigen Lösungen, die auf Ihre Infrastruktur abgestimmt sind.
